HL-A型周界防范智能高压电网系统

概述

    “HL-A型周界防范智能高压电网系统”是依据中华人民共和国公安部2000年7月5日发布的中华人民共和国公共安全行业标准GA 247－2000《监所周界高压电网装置》和中华人民共和国国家标准GB25287-2010和2023《周界防范高压电网装置》的技术要求研制的新一代高科技周界防范产品。该系统一次性顺利通过国家公安部一所的“公安部安全与警用电子产品质量检测中心”和“国家安全防范报警系统产品质量监督检验中心（北京）”的检测，各项指标全部合格。产品已遍布全国三十二个省、市、自治区，数千套产品稳定运行于各省看守所、监狱、拘留所、戒毒所、部队弹药库、国家物资库、军械库、银行金库、民兵训练基地、军事禁区、电力变电站等行业，并广受行业客户的一致好评。
    系统采用先进的单片机（CPU）控制及数字信号采集、通讯、记录技术，集防范、报警、存储等功能于一体，该系统产品技术先进、功能齐全、稳定可靠，集合脉冲调制、数据采集、动态分析技术，高压技术、微处理器分析技术，集威慑、打击、防范、报警、监控于一体，提供周界安全防范一站式解决方案。值班人员可以通过主机上的LED大屏监控主界面，清楚掌握整个电网系统的运行状况。一旦警情发生，系统立即显示报警所属区域，并发出声、光报警，并和其他系统进行联动，如监控系统、照明系统等，从而使武警岗楼、指挥中心干警或值班干勤快速做出联动反应，阻止、抓捕攀爬人员，达到全方位的周界围墙安全防范目的，是我公司主导产品之一。也是监管场所围墙周界防范必备产品之一。
系统简介


一、电网系统功能特点
1、触网、断网、故障多路分段报警 系统报警率100％
系统报警主机可分1～128段（标准配置为4段，即一个主机箱、4个高压箱），警戒电网发生警情时，设备自动声光报警，如触网、断线、短路、故障报警显示，每段每防区报警单独指示，多段同时报警可清楚分辨，5.7寸LCD中文液晶显示。
2、报警分机
将主控室报警信号同步传输至另一值班室或武警值班室，中文液晶显示防区警情、电流、电压及运行状态等。
3、与计算机相连，电子地图显示 、数据记录、查询、打印并可远程控制
系统与计算机相连，电子地图准确形象地显示触网、断网、故障警情和警情位置，并可撤防、布防、记录、存储、查询、，并可打印警情发生时间、防区、种类、系统工作状态等参数，计算机还可局域网传输、远程控制系统主机的复位、开关等。如果计算机死机或中病毒等，不影响电网系统的正常工作。
4、系统故障报警
可提供高压发生箱故障报警、通讯故障报警、操作错误报警及接线错误报警等。
5、自动巡检
每0.2秒系统自检1周，不漏掉任何一个报警信号。
6、多路信号输出
与外围监控、围墙照明联动与外围设备（如：监控器材、自动照明等）连接，接供控制信号，进行必要的录音录像；同时和武警值班室，武警岗楼，AB门值班室提供报警联动功能。
7、对接协议
提供数据接口协议，对接国内一流监控系统平台，并与省公安厅、省监狱管理局及其他各行业电网使用方的上级主管部门的电网监控平台实现对接。
8、24小时不间断UPS后备电源
当市电停电后，智能高压电网系统自动切换到后备UPS电源供电，不受市电停电影响，确保电网正常运行。

二、系统特色

  • 数据总线结构设计
  • SMT表面贴装技术
  • 工业级日、美原装进口元器件
  • 计算机系统的远程布防、撤防、复位、电子地图显示、查询、打印
  • 独具匠心的防潮、防腐蚀工艺
  • -40℃～+80℃、150V～280V的宽范围温度、电压工作环境
  • 先进的节能技术、系统总耗电量≤60VA
  • 全数字信号传输、软件纠错 抗干扰性强，误报率为0
  • 灵活的系统配置

    • 三、系统简介
    本高压电网系统是按照中华人民共和国国家标准GB25287-2010和2023《周界防范高压电网装置》技术要求进行研发和测试。系统采用先进的单片机（CPU）控制及数字信号采集、通讯、记录技术，集防范、报警、远程监控、存贮、远程控制等功能于一体，技术先进、功能齐全、可靠性高。可广泛用于监狱、看守所、劳改农场、少管所、军械库、银行金库、军事禁地等场所。

    四、工作原理

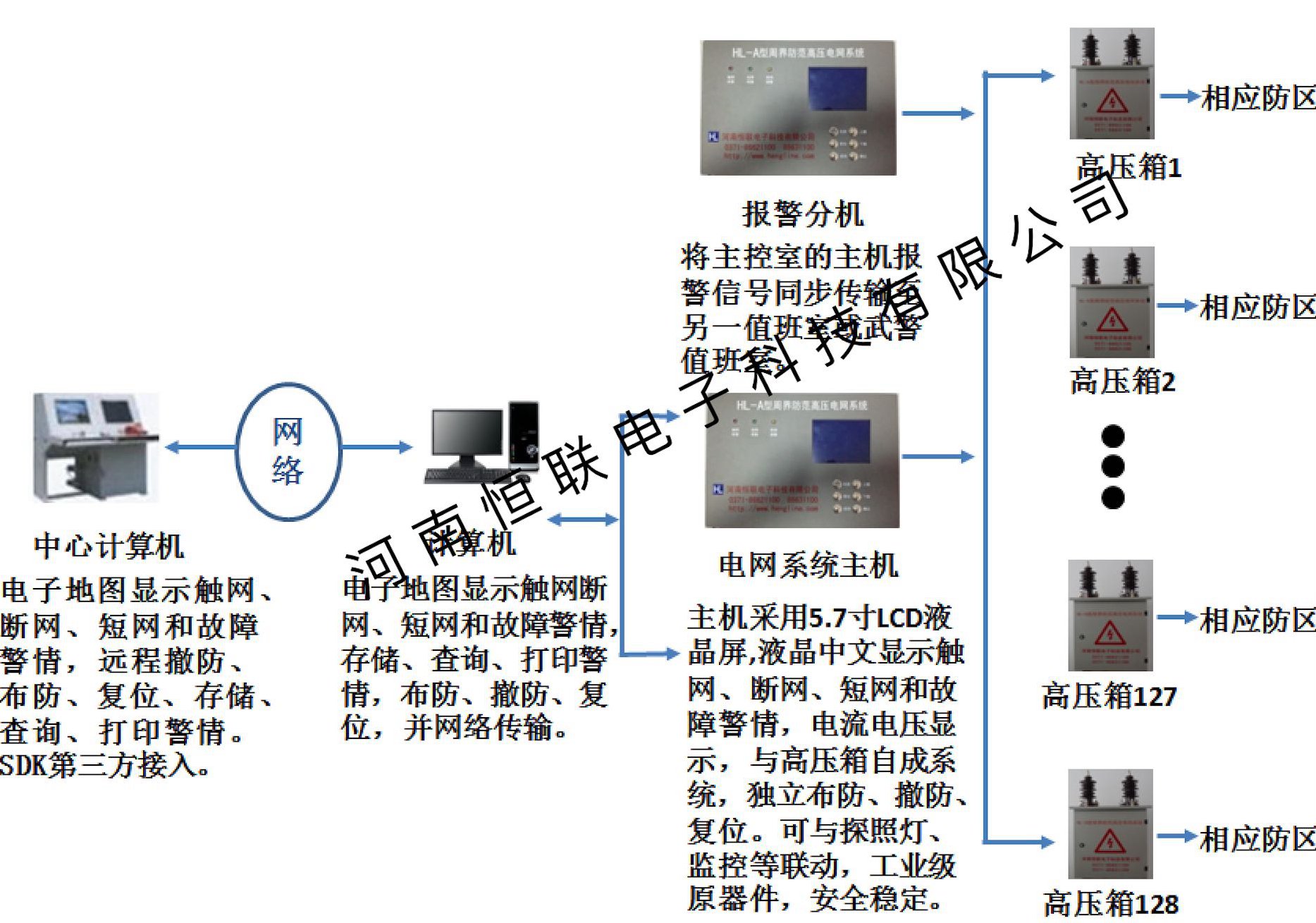

    1、系统组成及单元功能
       系统由系统主机、计算机系统、高压发生箱、围墙电网、UPS电源等部分组成。
        系统主机 的主要功能是：①启动、关闭高压电网；②发出各种指令； 接收自检信号，监测系统运转情况；④ 发出声、光报警指示及向报警分机提供报警信号；⑤ 将各种报警信号自动存入数字记录仪；⑥ 发生警情时，自动启动外接设备(如：监控摄像设备、照明系统及警铃等)。
        计算机系统 的主要功能是：①电子地图形象显示警情发生的防区、集控站（包括：警种、时间、区段、系统状态等）；②数据查询、数据转录、数据打印；③通过网络实现系统远程控制。
        高压发生箱 的主要功能：① 产生3000V～6000V的高压交流电压；② 接收系统主机的工作指令；③ 向系统主机提供系统运转数据。
        围墙电网 是整个系统的终端，直接与高压发生箱相连，它的每根网线与地之间均存在3000～6000V的高压。
        UPS电源 是整个系统的后勤保障，当市电停电后，它将自动为系统供电，供电时间为4小时以上。

    2、原理简介
       正常工作时，按下系统主机面板上的电源开关，220V交流电源即通过可控开关接入电压变换单元（高压发生箱），使电压升至AC3000V～6000V之间，送入围墙电网网线，系统便进入防范、打击状态。同时，CAN通信总线也在进行时时动态的自动巡检。系统基本工作流程如上图所示。
       当相应的防区有触网警情发生时，本段的报警信号取样单元立即通过CAN总线向系统主机发送一个触网报警信号，系统主机收到信号后一面向报警分机送出报警信号，发出声、光报警指示。一面通断可控开关，使整个电网处于脉冲打击工作状态。同时，通过信号输出单元向外围设备提供控制信号，一方面联动外接设备(如：监控摄像设备、照明系统及警铃等)进行必要的录音、录像等，一方面通过计算机系统的电子地图准确形象地显示警情发生的集控站及防区，并通过计算机网络向中心计算机系统传输，同时中心计算机系统可以对下一级电网系统实行布防、撤防、复位等远程控制。这时，声、光报警指示将持续不断，必须人工解除。

    五、系统特点
    1、以人为本的操作界面

    HL-A型周界防范高压电网系统，计算机配套软件的电子地图的控制界面形象直观、灵活生动，使用管理简洁易懂，报警的防区、集控显示准确、形象、明了。

    2、强大的系统功能
    先进的单片机＋数字信号采集＋数字信号记录技术，使系统在可靠性大大增加的同时，系统功能也得到飞速的提升。系统除具有触网、断网、短网报警外，还具有时时动态自动巡检、报警信号数字记录、远程多级控制及多信号输出等功能。

    3、系统与计算机相连
    系统与电脑相连，能准确形象地显示警情发生的集控站及防区，并通过计算机网络向中心计算机系统传输，同时中心 计算机系统可以对下一级电网系统实行布防、撤防、复位等远程控制。当警情发生时，电脑可以自动记录警情种类、警情发生区段、警情发生时间、警情解除时间及系统工作状态等。电脑可连续记录系统50－100年的运行资料，保存的数据可存储、查询、打印。中心计算机系统专用软件并可实现数据存储、查询、数据转录、警情报告打印等功能。

    4、优秀的报警技术
    系统采用CAN工业现场总线结构，具有良好的可靠性和扩展性。根据CAN技术特点，系统具有时时动态自动巡检功能，每0.1秒巡检一周，可检测触网、断网、短网及系统故障、线路故障、通讯故障等所有报警信号，使系统的报警率达到100％。系统所有报警信号、指令均采用数字编码形式传输，抗干扰能力强，并可区分警情种类、排除误报，使误报率为零。

    5、高质量的元器件选择
    系统采用先进的SMT贴片焊接技术，所有元器件均选择工业级器件,97％以上为日、美原装进口。从而使系统具有更高的可靠性，可稳定地工作于－40℃～＋80℃之间。

    6、先进的电源节能技术
    系统高压产生部分采用我公司专门定制的升压变压器，寿命超长，具有损耗小、效率高、绝缘性好、过载能力强、无发热等优点。单只静态电流仅为40mA，系统总静态功耗≤60VA，约为国内同类产品的30％～50％。当系统市电（AC 220V）停止供应后，自动切换至后备UPS电源，可继续工作4－24小时。

    六、安装规格
    1、高压网线安装规格
       ① 金属网线采用16～25mm2 的铝绞线或钢芯铝绞线，应符合GB/T1179的规定；沿海高盐地区可采用含稀土材料的铝绞线。
       ② 绝缘瓷瓶采用P10型，耐压10KV，垂直安装于网架上，同一网架上安装间距 为150～200mm。
       ③ 网线安装围墙内侧，为内倒式。相邻网线架间距4～6m，网线架下端与地面距 离应≥4m。

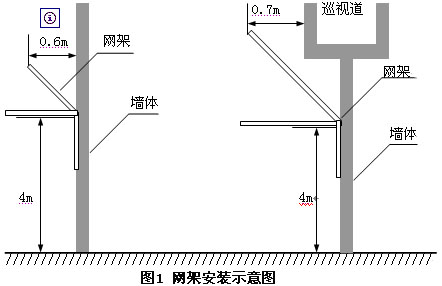

       ④ 网线架上端与监所围墙墙体距离应≥0.7m。（见图1）
    具体安装事项、要求依《中华人民共和国国家标准》GB25287-2010相关条款为准！

    2、机房要求
    ① 通风、干燥、距网线较近。② 有AC 220V电源。

    七、工作状态及报警显示

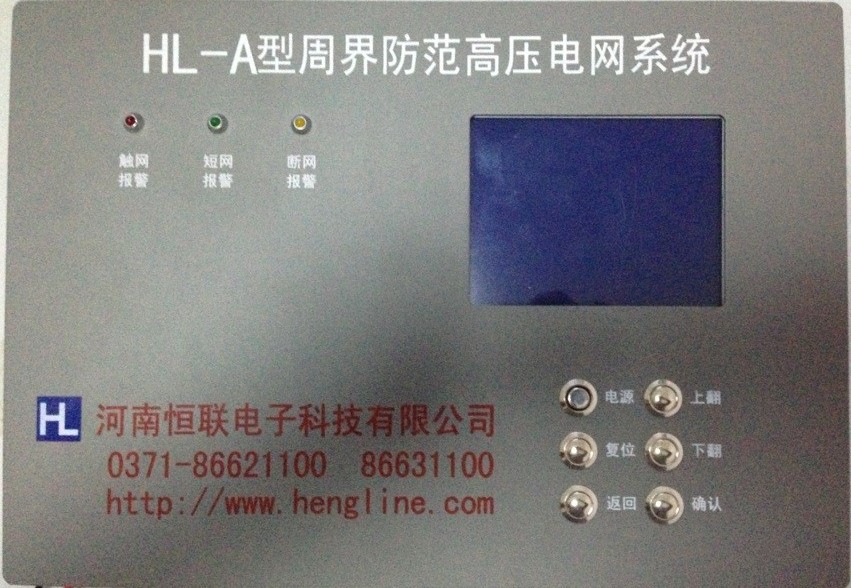

    开机前，首先要进行系统检查。① 系统接地是否可靠、完好？②高压输出连接线有无松动、异常？若发现问题应及时排除，或与我公司联系。检查完毕，一切正常后即可通电开机。系统主机面板如下图所示：


    按下主机面板电源开关后，所有报警指示灯循环点亮一遍，主机蜂鸣器鸣叫四声。系统工作正常后，与防区对应的所有绿灯点亮，红灯熄灭。同时，高压持续送入电网。
    当有触网警情发生时，对应的触网段红色指示灯持续点亮，主机蜂鸣器持续鸣叫，系统室外对应的触网段警笛、警灯报警、高压电网处于脉冲间歇打击状态。待工作人员按动主机面板的复位按钮解除警情后，室内、外报警灯光和警笛才会停止。
    当有短网警情发生时，对应的短网段绿色报警指示灯持续闪烁，主机蜂鸣器间歇鸣叫，系统报警器发生警报声。待工作人员检查网线，确认短网后，关闭系统电源，修复短网网线，系统方可重新开机运行。
    当有断网警情发生时，对应的断网段黄色报警指示灯持续闪烁，主机蜂鸣器间歇鸣叫，系统报警器发生警报声。待工作人员检查网线，确认断网后，关闭系统电源，修复断网网线，系统方可重新开机运行。
    系统工作状态指示,见下表：
    红灯 绿灯 黄灯 蜂鸣器 系统状态
    灭 亮 灭 连续鸣叫 系统工作正常，通信正常，短网报警
    亮 灭 灭 连续鸣叫 系统工作正常，通信正常，触网报警
    灭 灭 亮 连续鸣叫 系统工作正常，通信正常，断网报警
    灭 灭 灭 连续鸣叫 系统工作正常，通信正常

    八、系统参数

  • 工作电源： AC 220V±10％ 50Hz
  • 静态功耗： ≤50VA
  • 输出电压： 3000-6000V
  • 打击电量： 20-70mC
  • 报警方式： 分段分别报警 灯光、警笛指示 手动解除
  • 通讯接口： 数据输出接口 1路
  • 工作环境： 温度 -40℃～+105℃，湿度 ±60％
  • 主机报警输出分段常开、常闭各一组
  • RS232口参数：DB25孔。Pin2为TXD，Pin3为RXD，Pin7为GND。波特率为4800，无校验，8位数据位，1位停止位。 输出代码格式为：0XXXnnnn XXX为报警类型：1为触网，2为断网，3为故障，4正常，5复位，6未联机，7初始化。nnnn为报警地点：1，2，3，4。分别与1，2，3，4号报警灯对应。

    • 九、系统配置清单(标准配置)

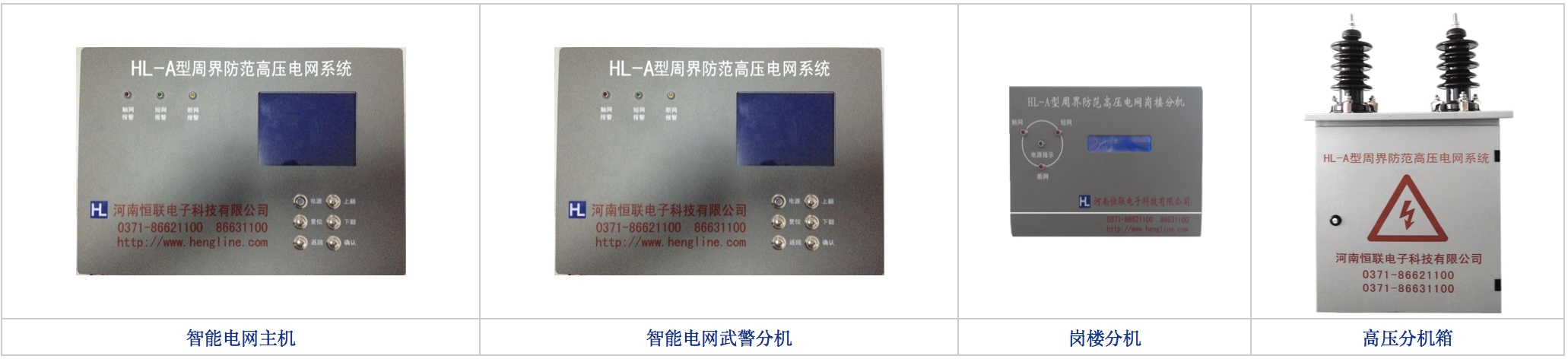

    系统主机 X台 UPS电源 X台(选配)
    高压分机箱 X台 系统软件 X套
    报警分机 X台(选配) 远程查询控制软件 X套(选配)
    施工线材部分，根据客户实际情况，会在系统报价单中说明。

    十、技术支持
    凡购买恒联公司产品的用户，均享有售前、售中、售后的立体服务及核心级技术支持！（协助安装、调试，免费培训使用、维护人员等）解除您的后顾之忧！

    技术支持热线：（0371）86621100 86631100
